Geothermie im Einfamilienhaus: Nachhaltig heizen mit Erdwärme

Geothermie nutzt die Wärme aus dem Erdreich. Im Einfamilienhaus wird diese Erdwärme vor allem zum Heizen, zur Warmwasserbereitung und teilweise auch zur passiven Kühlung eingesetzt. Dafür kommt meist eine Erdwärmepumpe zum Einsatz, die auch Sole-Wasser-Wärmepumpe genannt wird.

Die Wärme unter unseren Füßen zählt zu den konstantesten Energiequellen für private Gebäude. Anders als Sonne, Wind oder Außenluft ist das Erdreich deutlich weniger von Tageszeit, Jahreszeit und Wetter abhängig. Deshalb gilt Geothermie bei passendem Grundstück und guter Planung als besonders effiziente Premium-Lösung unter den Wärmepumpen-Systemen.

Für Eigentümer ist Geothermie vor allem dann interessant, wenn sie langfristig unabhängiger von fossilen Brennstoffen heizen möchten. Entscheidend sind dabei nicht nur Technik und Effizienz, sondern auch Grundstück, Bodenbeschaffenheit, Genehmigungslage und der passende Stromtarif für den Betrieb der Wärmepumpe.

Das Prinzip Erdwärme: Wie funktioniert eine Sole-Wasser-Wärmepumpe?

Eine Sole-Wasser-Wärmepumpe nutzt das Erdreich als Wärmequelle. Dafür zirkuliert in Erdsonden oder Erdwärmekollektoren eine frostsichere Flüssigkeit, die sogenannte Sole. Diese nimmt Wärme aus dem Boden auf und transportiert sie zur Wärmepumpe im Haus.

Der zentrale Prozess ist der Wärmeentzug aus dem Boden: Die Sole nimmt thermische Energie aus dem Erdreich auf, gibt diese an die Wärmepumpe weiter und fließt anschließend erneut durch den geschlossenen Kreislauf. So kann Erdwärme dauerhaft für Heizung und Warmwasser genutzt werden, wenn die Anlage fachgerecht geplant und richtig dimensioniert ist.

Die Wärmepumpe hebt die niedrige Temperatur aus dem Erdreich auf ein nutzbares Temperaturniveau für Heizung und Warmwasser. Dafür benötigt sie Strom, erzeugt aber bei effizientem Betrieb deutlich mehr Wärmeenergie, als sie an elektrischer Energie einsetzt.

Physikalisch wichtig ist das konstante Temperaturniveau des Erdreichs. Unterhalb des direkten Einflusses von Sonne, Frost und Wetter liegt die Bodentemperatur in unseren Breiten im Mittel bei etwa 10 °C. Mit zunehmender Tiefe steigt die Temperatur weiter an. Dadurch kann eine Erdwärmepumpe besonders gleichmäßig arbeiten.

Expertentipp:

Eine Erdwärmepumpe nutzt ein deutlich gleichmäßigeres Temperaturniveau als eine Luft-Wasser-Wärmepumpe. Während Luft-Wärmepumpen bei starkem Frost mehr leisten müssen, zapft die Erdwärmepumpe konstant mildere Temperaturen im Erdreich an.

Einfach erklärt: Die Erdwärmepumpe funktioniert ähnlich wie ein Kühlschrank, nur umgekehrt. Der Kühlschrank entzieht seinem Innenraum Wärme und gibt sie nach außen ab. Die Erdwärmepumpe entzieht dem Erdreich Wärme und gibt sie an das Heizsystem im Gebäude weiter.

Erfahren Sie hier mehr über die allgemeinen Grundlagen der Wärmepumpe und alternative Systeme.

Erdsonden vs. Erdkollektoren: Welche Quelle passt zu Ihrem Grundstück?

Für Geothermie im Einfamilienhaus sind vor allem zwei Varianten wichtig: Erdwärmesonden und Erdwärmekollektoren. Beide entziehen dem Boden Wärme, unterscheiden sich aber deutlich bei Platzbedarf, Einbau, Genehmigung und Aufwand.

Erdwärmesonden: platzsparend, aber bohrintensiv

Erdwärmesonden werden in vertikale Bohrungen eingebracht. Sie eignen sich besonders für kleinere Grundstücke, weil sie wenig Fläche benötigen. Die genaue Bohrtiefe von Erdwärmesonden hängt von der Heizlast des Gebäudes, den geologischen Bedingungen, der Wärmeleitfähigkeit des Bodens und den Vorgaben am Standort ab.

Im Einfamilienhausbereich liegen Erdwärmesonden häufig in größeren Tiefenbereichen. Die konkrete Auslegung muss immer standortbezogen durch Fachleute erfolgen, damit dem Untergrund nicht dauerhaft mehr Wärme entzogen wird, als nachfließen kann. Eine zu knapp geplante Anlage kann die Effizienz verschlechtern und die Wärmequelle langfristig belasten.

Erdwärmekollektoren: flächig unterhalb der Frostgrenze verlegt

Erdwärmekollektoren werden horizontal im Garten verlegt. Sie liegen unterhalb der örtlichen Frostgrenze im Boden. Damit ist der Bereich gemeint, in dem der Boden im Winter normalerweise nicht mehr durchfriert und die Kollektoren zuverlässig Wärme aus dem Erdreich aufnehmen können.

Die Kollektorfläche darf in der Regel nicht überbaut oder versiegelt werden, weil der Boden durch Regenwasser, Sonneneinstrahlung und Umgebungswärme regenerieren muss. Garagen, Terrassen oder stark versiegelte Flächen sind über Erdkollektoren daher problematisch.

Spezialformen: Grabenkollektoren und Erdwärmekörbe

Grabenkollektoren, Spiralkollektoren und Erdwärmekörbe können eine Kompromisslösung sein, wenn ein klassischer Flächenkollektor zu viel Platz benötigt oder eine Bohrung nicht möglich ist. Ob diese Spezialformen geeignet sind, hängt stark vom Grundstück, vom Boden und vom Wärmebedarf des Gebäudes ab.

Planung & Recht: Der Weg zur Bohrgenehmigung

Eine Erdwärmeanlage sollte immer fachgerecht geplant werden. Entscheidend sind die Heizlast des Gebäudes, die Bodenbeschaffenheit, die Grundwasserverhältnisse, die verfügbare Grundstücksfläche und die rechtlichen Vorgaben am Standort.

Besonders bei Erdwärmesonden ist vor einer Bohrung die Genehmigungslage wichtig. Vor Beginn der Arbeiten sollte die zuständige Untere Wasserbehörde eingebunden werden. Je nach Bundesland, Bohrtiefe, Grundwasserverhältnissen und Lage in sensiblen Gebieten kann zusätzlich eine wasserrechtliche Erlaubnis erforderlich sein.

Bohranzeige, Bohrprotokoll und geologischer Dienst

Bei Erdwärmesonden ist nicht nur die technische Planung entscheidend. Auch die geologischen Verhältnisse müssen geprüft werden. Dazu gehören unter anderem der Bodenaufbau, vorhandene Grundwasserschichten und mögliche Risiken beim Durchbohren verschiedener Bodenschichten.

In vielen Fällen müssen Bohrungen vor Beginn über eine Bohranzeige gemeldet werden. Die Bohranzeige hilft der zuständigen Behörde, das Vorhaben vorab zu prüfen und mögliche Anforderungen an Bohrtiefe, Ausführung oder Grundwasserschutz festzulegen.

Nach der Bohrung können je nach Vorgaben auch ein Bohrprotokoll, ein Schichtenverzeichnis oder weitere Nachweise erforderlich sein. Diese Unterlagen dokumentieren den tatsächlichen Aufbau des Untergrunds und helfen den zuständigen Stellen, die Bohrung fachlich zu bewerten.

Wärmepumpe im Wasserschutzgebiet: Warum der Standort entscheidend ist

Bei einer Wärmepumpe im Wasserschutzgebiet gelten besondere Anforderungen. Erdsonden und Grundwasseranlagen können in sensiblen Gebieten eingeschränkt oder ausgeschlossen sein. Das betrifft zum Beispiel Wasserschutzgebiete, Überschwemmungsgebiete, Altbergbaugebiete oder Grundstücke mit bestehenden Boden- und Grundwasserbelastungen.

Der Schutz des Trinkwassers hat Vorrang. Deshalb muss vor der Planung geklärt werden, ob das Grundstück in einem sensiblen Gebiet liegt und welche Vorgaben die zuständige Wasserbehörde macht. In manchen Fällen sind besondere Auflagen möglich, in anderen Fällen kann eine Bohrung nicht zulässig sein.

Versicherung bei Bohrungen

Bei Bohrarbeiten können Schäden an Gebäuden, Nachbargrundstücken oder am Untergrund nicht vollständig ausgeschlossen werden. Eigentümer sollten deshalb vor Auftragserteilung klären, welche Absicherung der Fachbetrieb mitbringt und ob zusätzlicher Versicherungsschutz sinnvoll ist. Wichtig sind vor allem Haftungsfragen rund um Bohrschäden und Gebäudeschäden.

Wer fossil heizt, muss langfristig mit steigenden Kosten durch Brennstoffe und CO₂-Abgaben rechnen. Der Umstieg auf Erdwärme kann helfen, sich unabhängiger von fossilen Energieträgern wie Ökogas oder klassischem Erdgas zu machen.

Wirtschaftlichkeit: Investition in die Ewigkeit

Geothermie verursacht meist höhere Anfangsinvestitionen als einfachere Heizsysteme. Der Grund liegt vor allem in der Erschließung der Wärmequelle: Erdsonden müssen gebohrt, Erdkollektoren im Garten verlegt und die gesamte Anlage fachgerecht geplant werden.

Der Vorteil liegt im Betrieb. Eine gut geplante Sole-Wasser-Wärmepumpe kann durch die relativ konstanten Temperaturen im Erdreich sehr effizient arbeiten. Dadurch benötigt sie in der Regel weniger Strom als eine vergleichbare Luft-Wasser-Wärmepumpe, die bei niedrigen Außentemperaturen stärker belastet wird.

Ein wichtiger Kennwert ist die JAZ (Jahresarbeitszahl). Sie zeigt, wie viele Einheiten Wärme eine Wärmepumpe im Jahresdurchschnitt aus einer Einheit Strom erzeugt. Je höher die Jahresarbeitszahl, desto effizienter arbeitet die Anlage.

Besonders wirtschaftlich kann Geothermie sein, wenn das Gebäude gut gedämmt ist, niedrige Vorlauftemperaturen möglich sind und die Wärmequelle richtig dimensioniert wurde. Die Erdsonde oder der Kollektor ist dabei eine langfristig nutzbare Infrastruktur im Grundstück.

Trotz hoher Effizienz benötigt die Anlage Strom. Mit speziellem Wärmepumpenstrom können die jährlichen Heizkosten zusätzlich optimiert werden.

Geothermie im Altbau: Nachrüstung und Voraussetzungen

Geothermie im Altbau kann möglich sein. Entscheidend ist nicht allein das Baujahr, sondern ob Gebäude, Heizsystem und Grundstück zur Erdwärmepumpe passen. Besonders wichtig sind der Dämmstandard, die benötigte Vorlauftemperatur und eine fachgerechte Heizlastberechnung.

Niedrige Vorlauftemperaturen verbessern die Effizienz. Eine Fußbodenheizung ist vorteilhaft, aber nicht zwingend erforderlich. Auch größere Heizkörper oder optimierte Heizflächen können helfen, die Wärmepumpe effizienter zu betreiben.

Eine Kombination aus Geothermie und Photovoltaik kann die Eigenversorgung verbessern. Der selbst erzeugte Solarstrom deckt den Strombedarf der Wärmepumpe zwar nicht dauerhaft vollständig, kann aber einen Teil des Betriebsstroms liefern.

Nutzen Sie für den Betrieb Ihrer Wärmepumpe echten Ökostrom, kann sich die Klimabilanz der Heizung zusätzlich verbessern.

Vorteile und Nachteile der Erdwärmenutzung

Erdwärme ist eine leistungsfähige Lösung für Gebäude, wenn Standort, Genehmigung und Planung passen. Sie bietet hohe Effizienz und Komfort, ist aber mit mehr Vorarbeit verbunden als viele andere Heizsysteme.

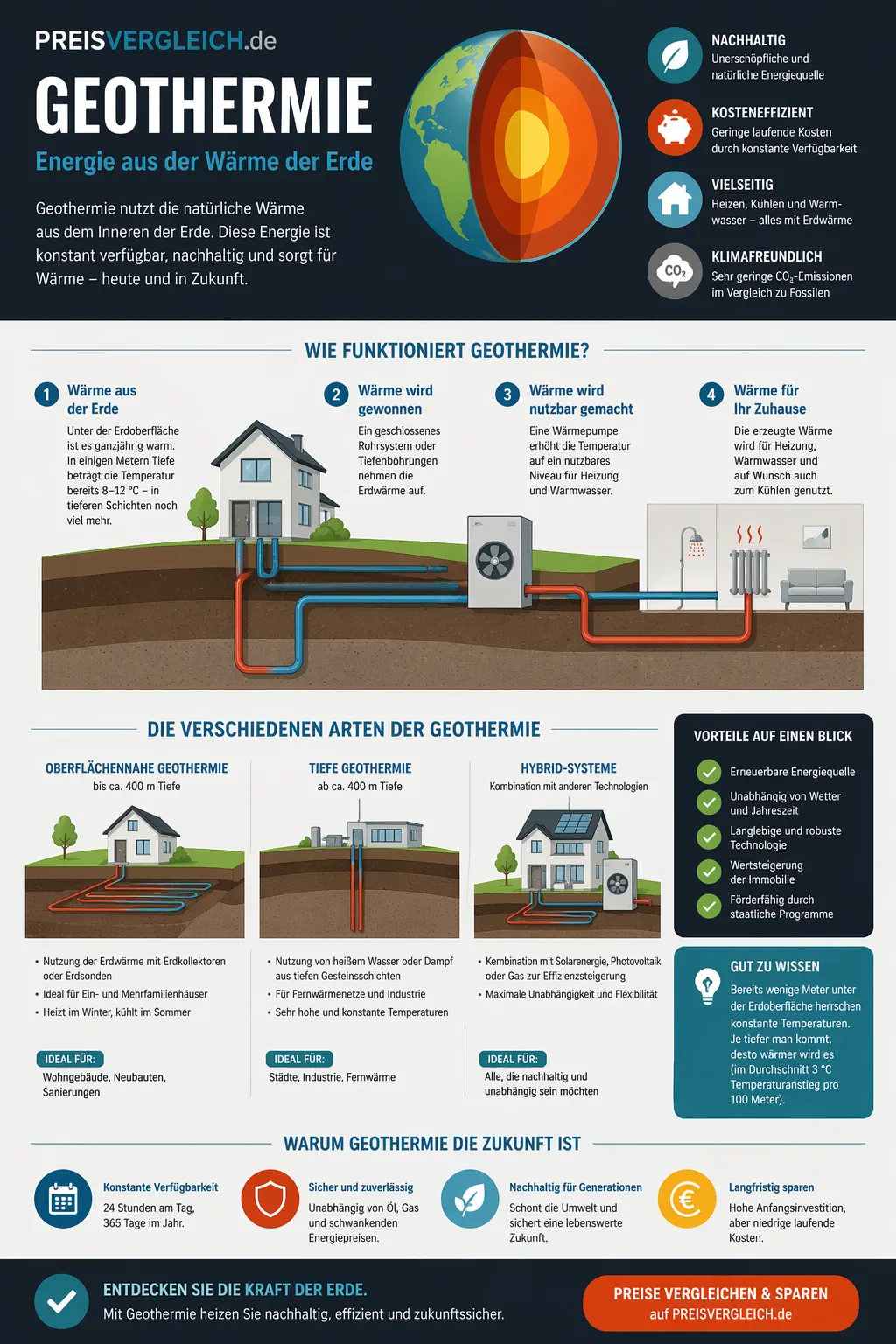

Oberflächennahe Geothermie oder Strom aus tiefer Geothermie?

Der Begriff Geothermie wird für verschiedene Nutzungsarten verwendet. Für Einfamilienhäuser ist vor allem die oberflächennahe Geothermie relevant. Sie nutzt Erdwärme aus geringeren Tiefen und macht diese mit einer Wärmepumpe für Heizung, Warmwasser und teilweise Kühlung nutzbar.

Tiefe Geothermie erschließt deutlich größere Tiefen. Sie wird eher für Wärmenetze, große Anlagen oder bei ausreichend hohen Temperaturen auch zur Stromerzeugung eingesetzt. Die Stromerzeugung aus Geothermie ist deshalb ein anderes Anwendungsfeld als die Erdwärmenutzung im privaten Haus.

Für Eigentümer ist vor allem diese Frage entscheidend: Ist das eigene Grundstück für Erdsonden, Erdkollektoren oder eine Sonderform geeignet und lässt sich die Anlage rechtlich sowie technisch sicher umsetzen?
